Sonntag, 17. April 2011

Prototyp Luftkollektor fuer den Kelleranbau Tag 7

Hier soll der Kollektor installiert werden
Das Lueftungsloch war bereits vorhanden














Ein 100mm Alu Verbindungsrohr wird am Kollektor befestigt



























Dann mit Winkeln an der Fasade befestigen















Inneneinbau (Test)

Samstag, 16. April 2011

Prototyp Luftkollektor fuer den Kelleranbau Tag 6

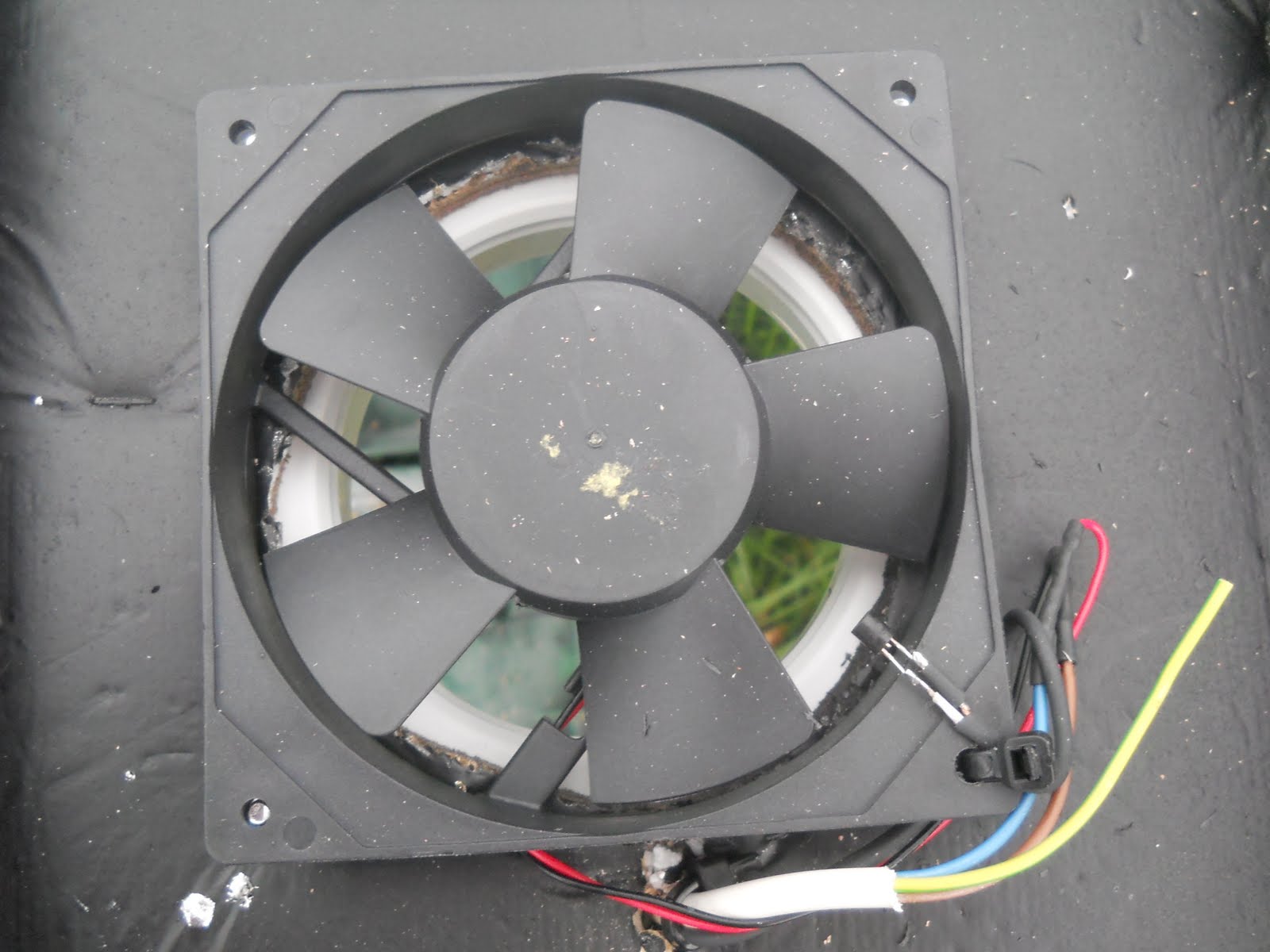

Einbau des Luefters














Verkablung des Luefters und fixierung des Temperatursensors














Anbringen des 100mm Endstueckes fuer den Anschluss

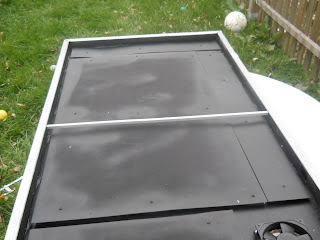

Quertraeger fuer die Stabilisierung














Pvc Winkel fuer die fixierung der 6mm Stegplatte und zum Abschluss



























Dann das ganze verschrauben









Sonntag, 27. März 2011

Prototyp Luftkollektor fuer den Kelleranbau Tag 3

Den Fliegendraht der Lueftungsloecher mit Alufolie abkleben

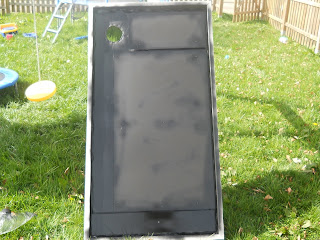

Der Absorber besteht aus einem 0,5 mm Aluminium Blech
das schwarz eingefaerbt wird



Zum Test und zum Trocknen des Bleches wird er in den Rahmen gelegt und mit der Plexiglasplatte
abgedeckt.
Aussentemperatur 15,8 Grad















Nach 15min ist die Tempetatur im Inneren auf ueber 50 Grad gestiegen














Freitag, 25. März 2011

Prototyp Luftkollektor fuer den Kelleranbau Tag 2

Hier die Isolierung fuer die Rueckwand
Sie ist an sich gedacht um hinter Heizkoerper zu montieren
um die Hitze in den Raum abzustrahlen















Das Ganze dann festtackern
















Dann noch ein paar Loecher fuer die Frischluftzufuhr
abgedeckt mit Fliegendraht


Mittwoch, 23. März 2011

Ein Kleines Experiment

Versuchsaufbau morgens um 9 Uhr
Plexiglassplatte auf altem Topf und das ganze vertikal gestellt in Richtung Sueden
Ausentemperatur 12,7 Grad und im Topf 37 Grad





Prototyp Luftkollektor fuer den Kelleranbau Tag 1

Mein erster Luftkollektor wird so 150 cm x 80cm und soll den Kelleranbau trocken halten und belueften

Die Multiplexplatte




















Dann einen Rahmen aus Holzlatten befestigen
































Dann wird das Ganze mit Aluminium Profilen die vom Trockenausbau stammen verkleidet
